在汽车设计过程中

在汽车设计过程中，丽台Quadro FX 4600与AVS/Express的配合也是天衣无缝。图4是梅赛德斯公司某车型的车身有限元非结构性网格，采用Nastran系统进行处理，其结果在AVS/ExpressViewer(多线程)中实现可视化，包括370万以上的节点(未进行运算过程)，在FX4600的帮助下，采用标准的OpenGL接口，系统显示的表现非常优秀，除数据检算过程稍有延迟外，视图的切换、视角的旋转、模型的平移均非常流畅。在交互性图形操作过程中，高精度图形细节的展示尤其令人满意。

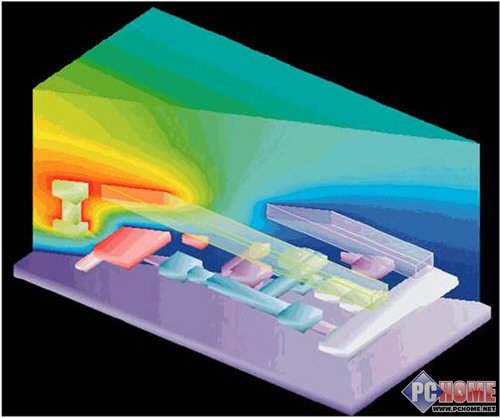

图3 TMA SRAM集成电路分析结果云图

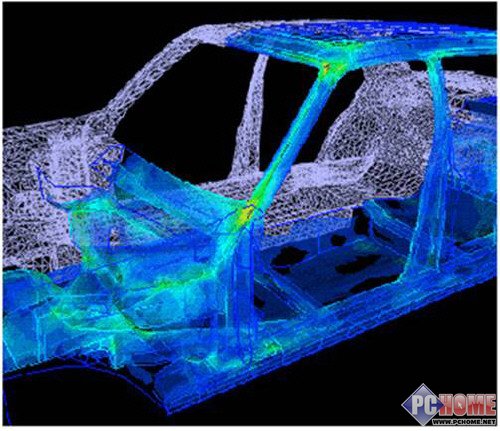

图4 梅赛德斯车型应力分析云图

在上述实例中，基于使用AV S/ Express，工程师将模拟过程生成的海量数据转换为三维图像及曲线图，AVS/ Express简化了这一工程数据的可视化过程，而丽台Quadro FX 4600则为大规模、高精度复杂三维图形的显示提供了硬件基础，使得整个过程的效率得以提高。类似的应用几乎遍及了当前所有高科技复杂产品的研发过程，如虚拟风洞、复杂地质条件的三维模拟等，Quadro FX 4600配合AVS/Express等专业领域可视化应用程序，对于取得突破性的研究成果起到了关键作用。
